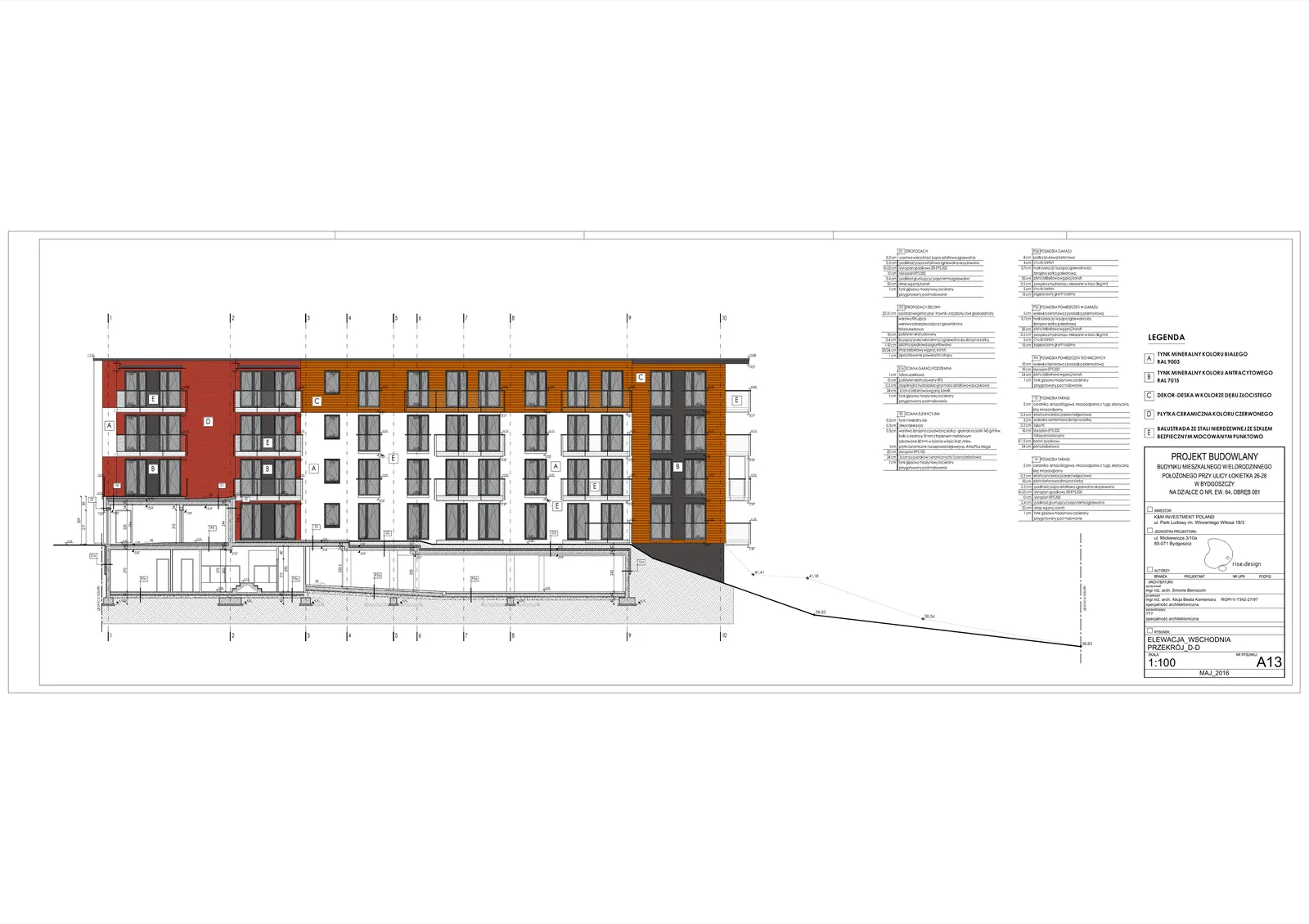

Kolorierte architektonische Zeichnung der viergeschossigen Wohnfassade mit weißem Mineralputz RAL 9003, anthrazitfarbenen RAL-7015-Akzenten, goldeichenfarbenen Zierpaneelen und Balkongeländern an der ul. Lokietka in Bydgoszcz

Riverside Residences Bydgoszcz

Architektur

STANDORTBydgoszcz, Polen

JAHR2017

KATEGORIEArchitektur

FLÄCHE3.282 m2

STUDIODiogo Leitão — Gründer, Rise.Design

Riverside Residences ist ein Mehrfamilienhaus mit 23 Wohneinheiten in Bydgoszcz, entworfen für die K&M Investment Poland Sp. z o.o. im Jahr 2017. Der Name verweist direkt auf den prägenden geografischen Charakter der Stadt: Bydgoszcz liegt an der Brda und dem Bydgoszcz-Kanal, einem Netz urbaner Wasserwege, das der Stadt den inoffiziellen Beinamen "Polnisches Venedig" eingebracht hat. Die Ul. Lokietka 26-28, wo das Gebäude auf einem 1.488 Quadratmeter großen Grundstück steht, überträgt diese Flussidentität in eine zeitgenössische Wohntypologie. Mit 3.282 Quadratmetern Bruttofläche demonstrierte der Auftrag die Kompetenz von Rise.Design im Bereich des Mehrfamilienwohnungsbaus während der zweiten Ära des Studios, parallel zur dominierenden Hotellerie- und Unternehmensarbeit dieser Periode. Die Dokumentation wurde bis zum Baugenehmigungsstandard fertiggestellt. Das Projekt wurde anschließend gebaut und bis 2025 fertiggestellt.

Das Gebäude ist als viergeschossiger Wohnblock über einer Tiefgarage organisiert. Das Untergeschoss beherbergt die Parkhalle mit 468 Quadratmetern samt Fahrzeugrampe, siebzehn Mieterabstellräumen und Versorgungsinfrastruktur. Das Erdgeschoss bietet fünf Wohnungen, M01 bis M05, neben dem Eingangsvestibül mit Aufzug und Treppenhauskern, Heizraum und Abfallentsorgung. Das erste und zweite Obergeschoss enthalten jeweils sechs Wohnungen, M06 bis M11 und entsprechend, wobei der Erschließungskern Aufzugs- und Treppenzugang bereitstellt. Das dritte Obergeschoss wiederholt die Sechs-Wohnungen-Anordnung mit Balkonen und wird vom Lamilux CI F100 Dachfenster über dem Treppenhaus abgeschlossen. Die Gesamtgebäudehöhe beträgt 11,98 Meter.

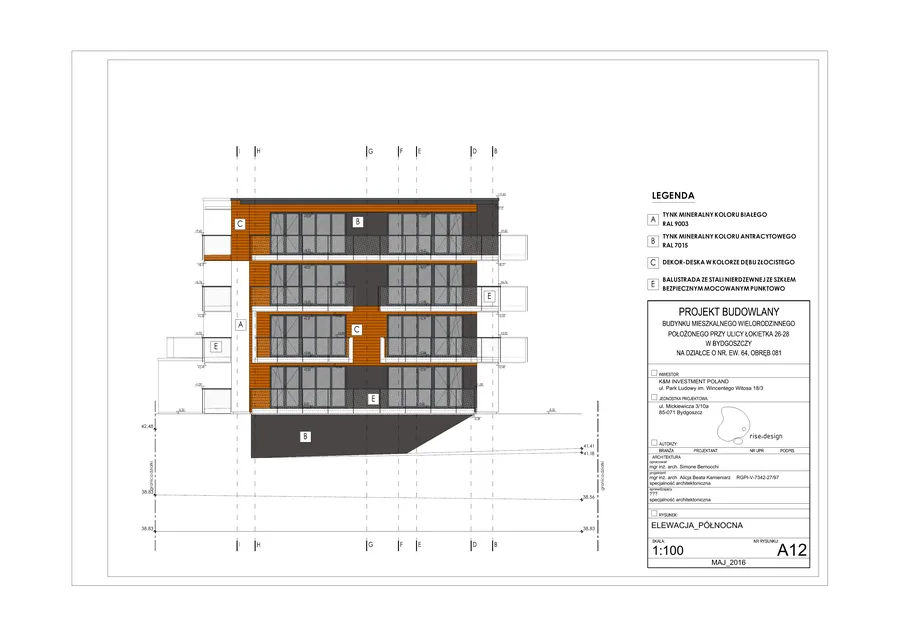

Kolorierte Fassadenzeichnung der Wohngebäudeansicht mit dreiteiliger Materialpalette aus weißem Putz, anthrazitfarbenen Fensterlaibungen und goldeichenfarbenen Paneelen mit Edelstahl-Balkongeländern

Die Fassadenkomposition verwendet signalweißen Mineralputz als primäre Oberfläche mit anthrazitfarbenen schiefergrauen Fensterumrahmungen und Akzentelementen. Dekorative Platten in Goldeiche setzen an markanten Fassadenzonen einen warmen Materialkontrast, wobei Erkerprojektionen die Nordfassade gliedern. Balkongeländer aus Edelstahl mit punktbefestigten Sicherheitsglasscheiben sind an der Rückfassade vorgesehen. Rote Keramikfliesenakzente erscheinen an der Nordfassade. Die durchgängigen Aluminiumfenstersysteme sind im selben Anthrazit-Schiefergrau gehalten, passend zur Akzentsprache. Es ist eine Drei-Material-Palette aus Weiß, Dunkelgrau und warmem Eichenholz, die den zeitgenössischen Wohncharakter des Gebäudes ohne Effekthascherei verankert.

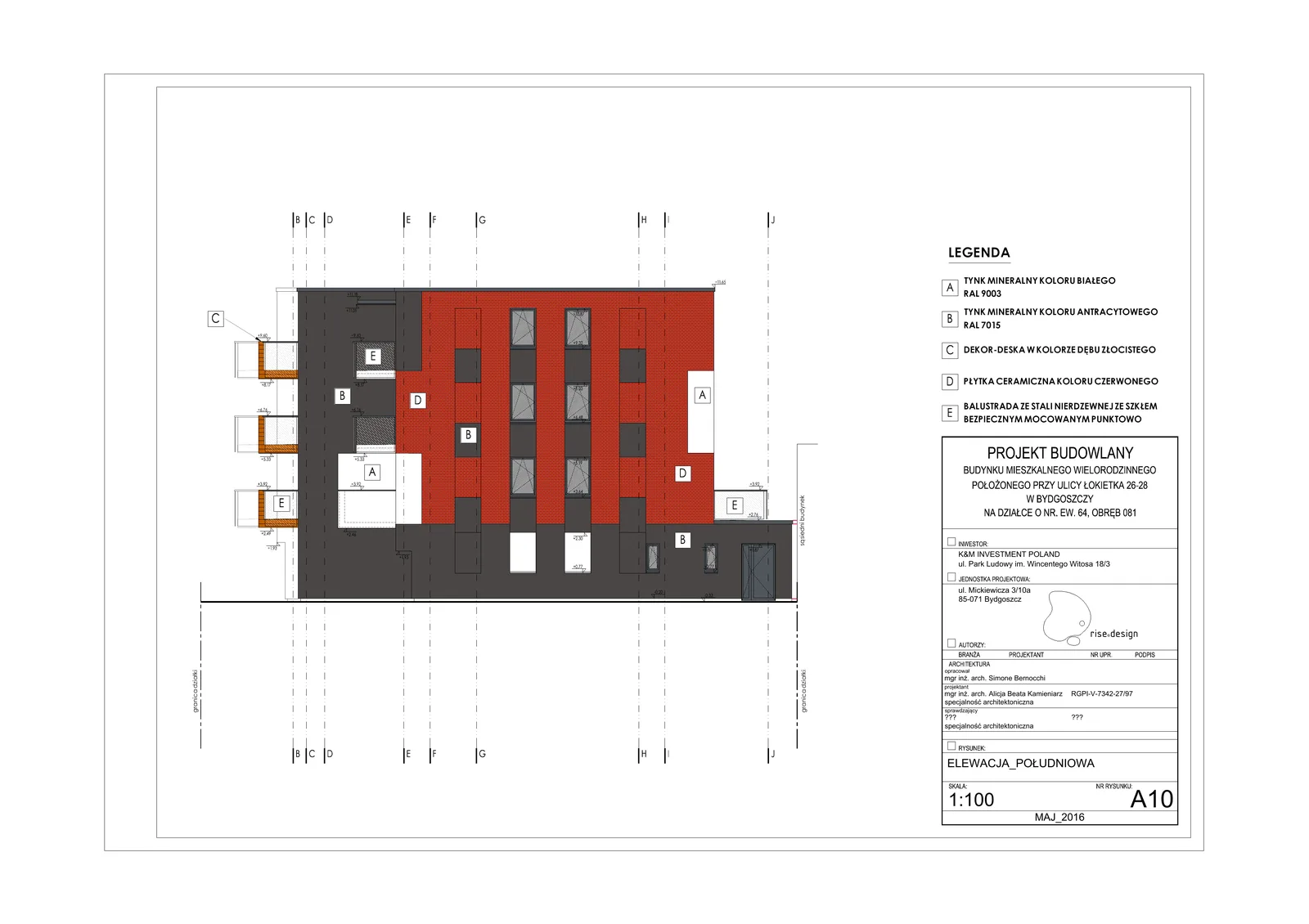

Kolorierte Zeichnung der Gebäudefassade mit Erkervorsprüngen, dekorativer Paneelverkleidung und anthrazitfarbenen Aluminiumfenstersystemen am viergeschossigen Wohnbau

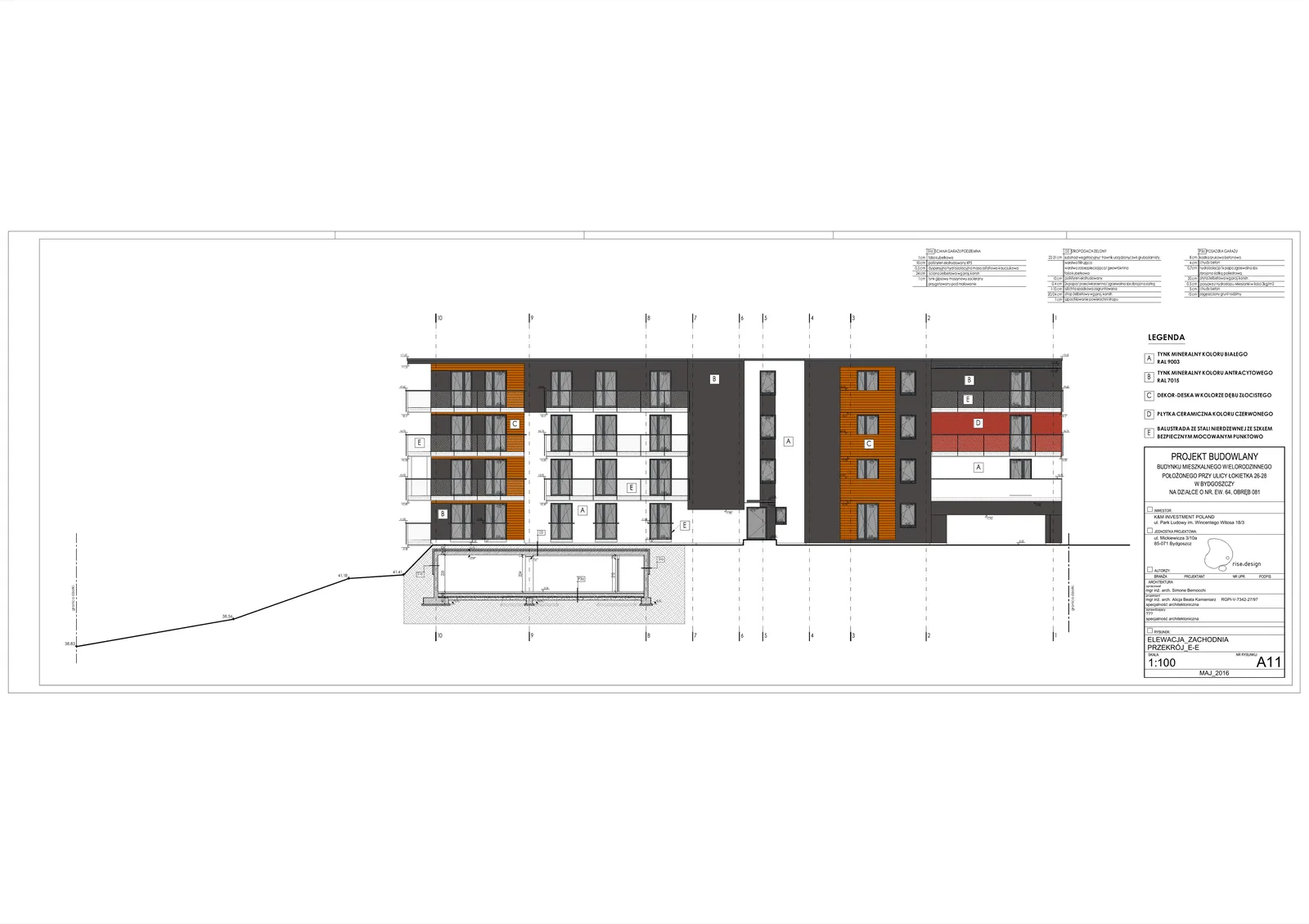

Kolorierte Fassadenzeichnung der Gebäudeansicht mit Eingangsvorraum, Zufahrtsrampe zur Tiefgarage und weißem Mineralputz mit anthrazitfarbenen Akzentdetails

Das vollständige Baugenehmigungszeichnungspaket umfasst den Lageplan im Maßstab 1:500, Keller- und alle vier Geschossgrundrisse im Maßstab 1:100, den Dachplan im Maßstab 1:100 mit dem Zwei-Prozent-Gefälle des Flachdachs und der Bitumenmembranspezifikation sowie drei Schnitte: A-A Längsschnitt, B-B Querschnitt und C-C durch den Erschließungskern. Dieses Dokumentationspaket erfüllt die polnischen Anforderungen für die Baugenehmigungseinreichung über den gesamten technischen Umfang.

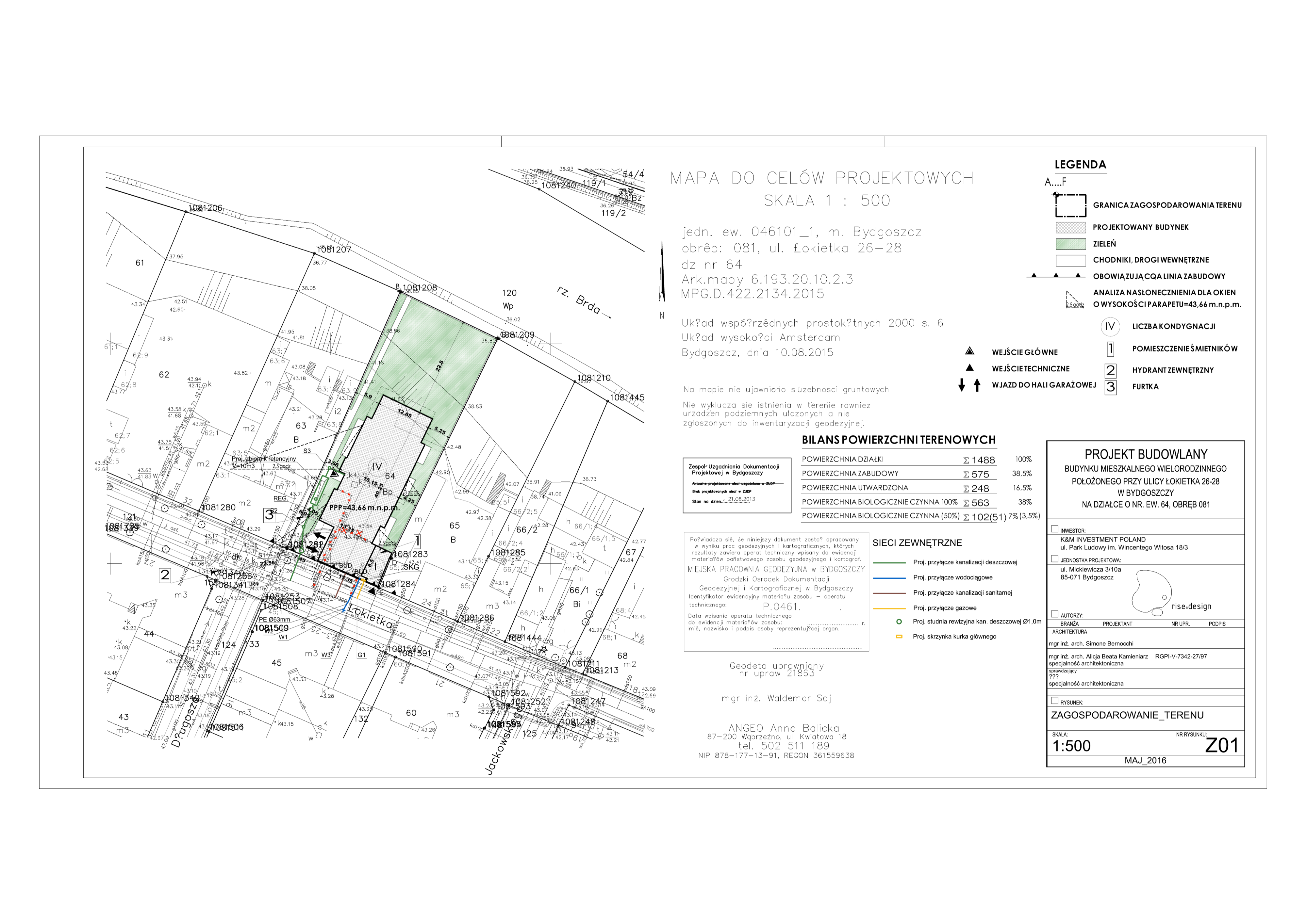

Lageplan im Maßstab 1:500 mit der Positionierung des viergeschossigen Wohnbaus auf dem 1488 Quadratmeter großen Grundstück an der ul. Lokietka in Bydgoszcz mit Grünflächenplanung und Zufahrten

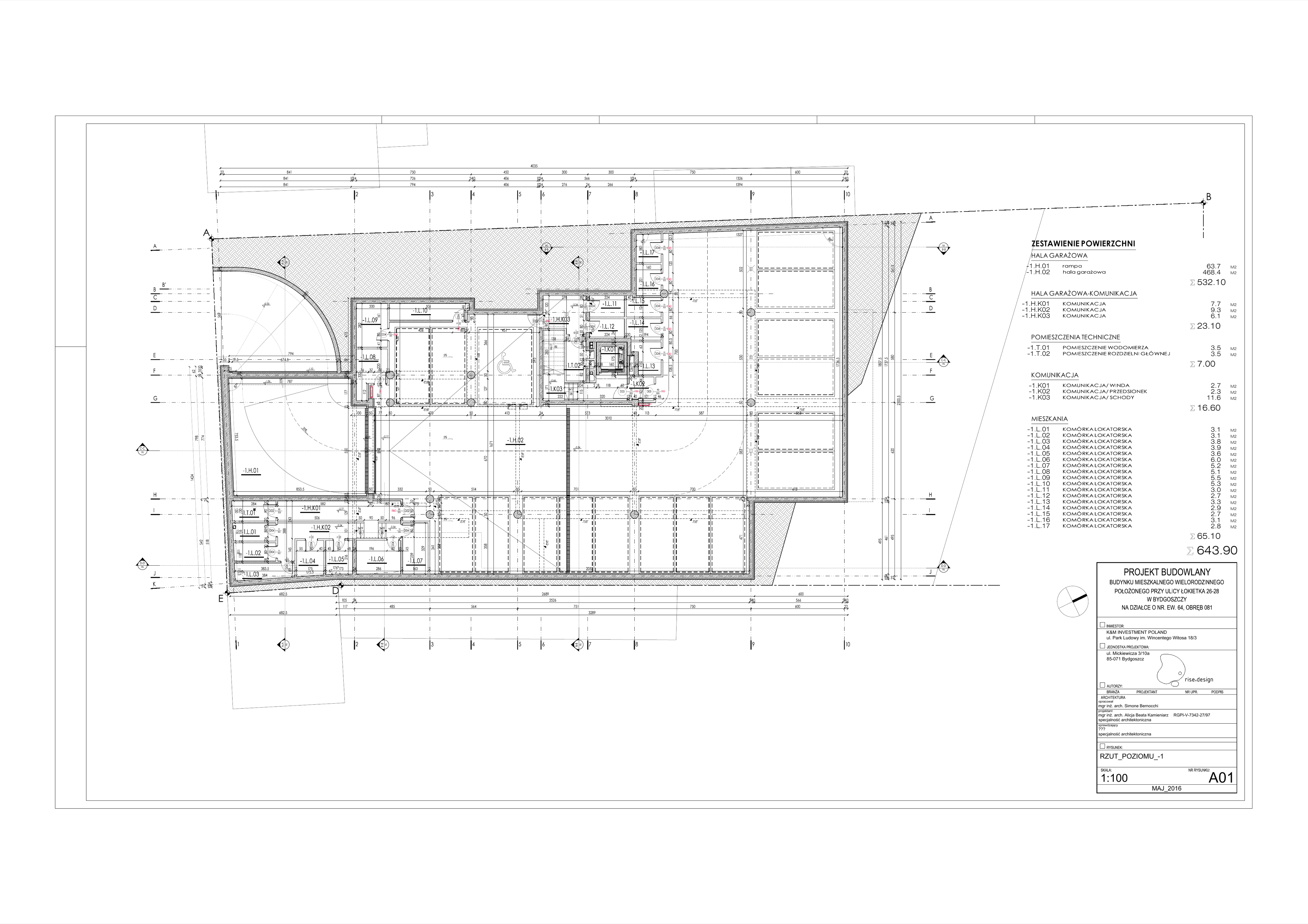

Grundriss des Untergeschosses im Maßstab 1:100 mit der 468 Quadratmeter großen Tiefgaragenhalle, der Zufahrtsrampe, siebzehn Mieterkellerräumen und der technischen Infrastruktur

Erdgeschossgrundriss im Maßstab 1:100 mit fünf Wohnungen M01 bis M05, Heizungsraum, Müllraum sowie Eingangsvorraum mit Aufzug und Treppenzugang

Grundriss des ersten Obergeschosses im Maßstab 1:100 mit sechs Wohnungen M06 bis M11 und dem Erschließungskern mit Aufzug, Treppe und Flurverbindungen

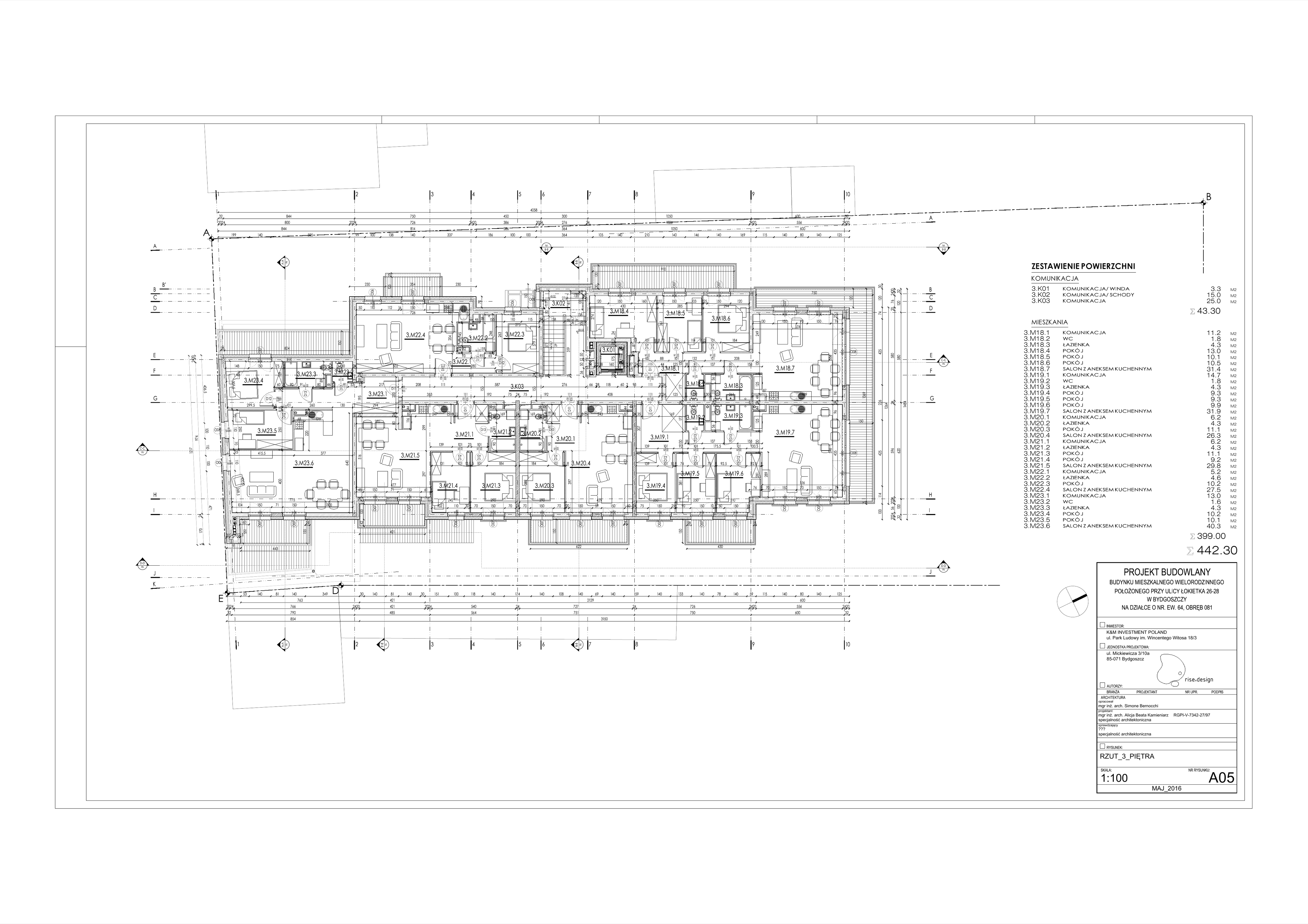

Grundriss des zweiten Obergeschosses im Maßstab 1:100 mit sechs Wohnungen im identischen Layout zum ersten Obergeschoss, von kompakten Zwei-Zimmer- bis zu größeren Familienwohnungen

Grundriss des dritten Obergeschosses im Maßstab 1:100 mit sechs Wohnungen im obersten Stockwerk mit Balkonen und dem Lamilux-CI-F100-Dachoberlicht über dem Treppenhaus

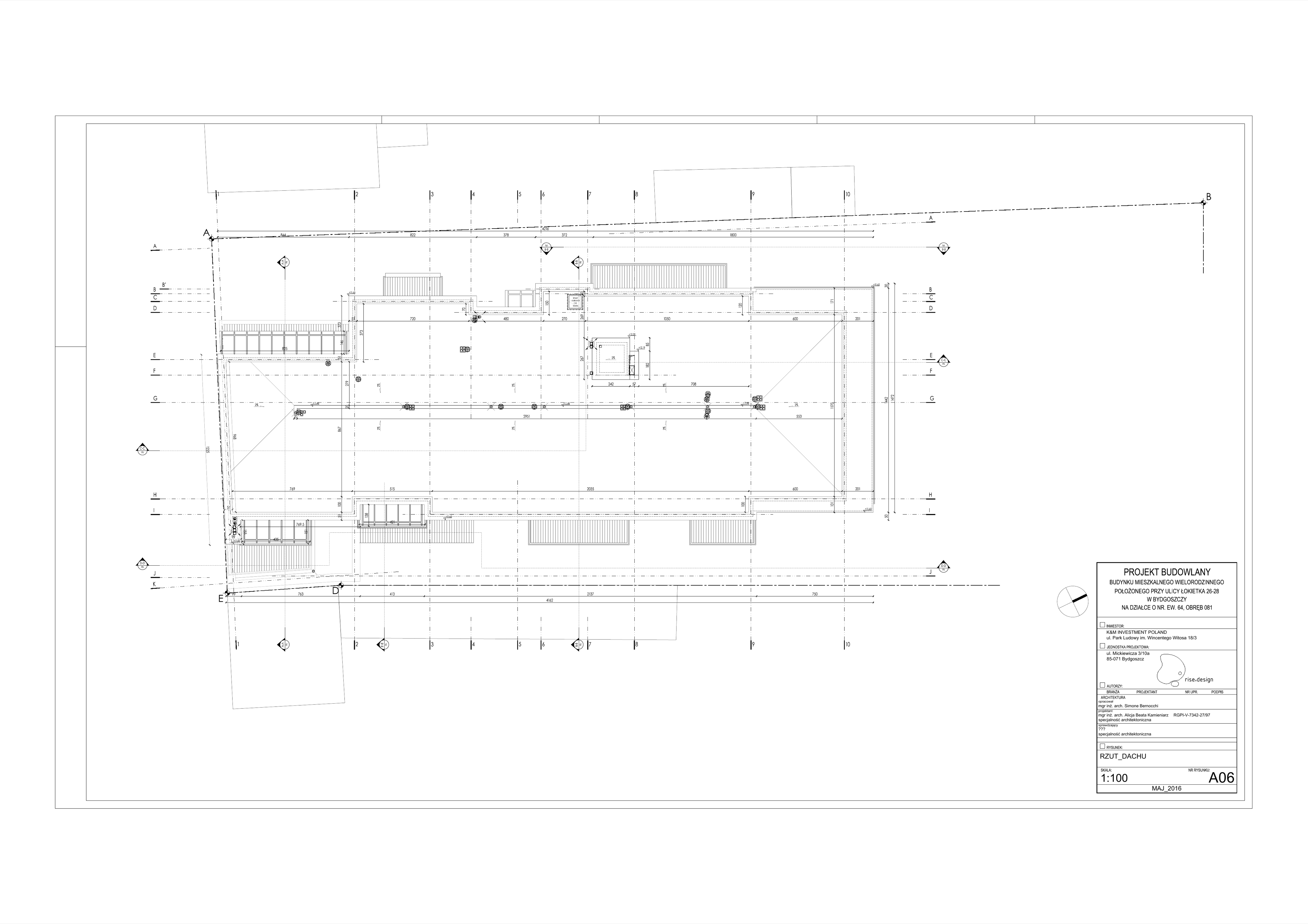

Dachgrundriss im Maßstab 1:100 mit dem Flachdach mit 2-prozentigem Gefälle in Bitumenbahnen, einem teilweisen Gründachbereich und der Positionierung des Oberlichts über dem zentralen Treppenhaus

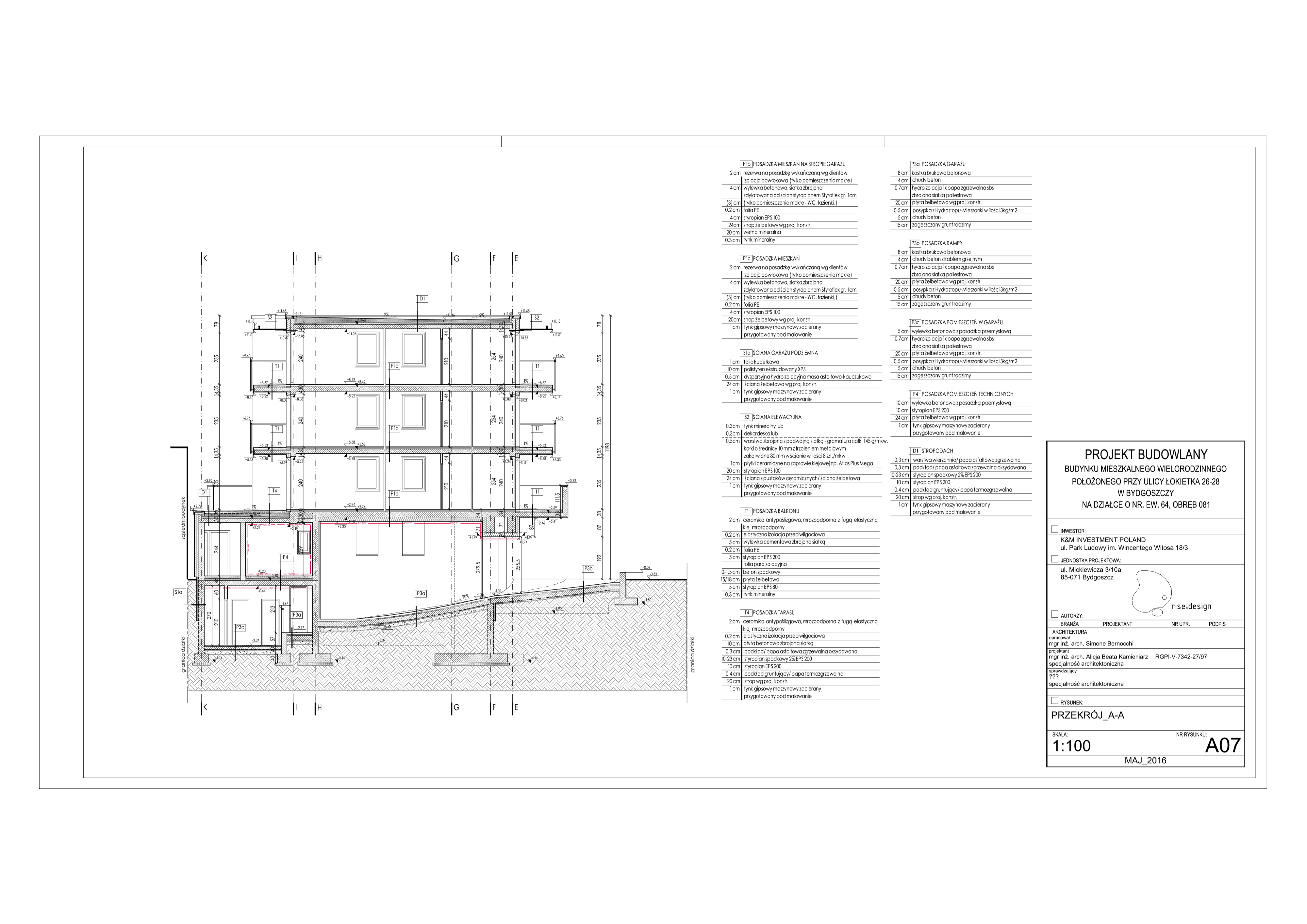

Längsschnitt A-A im Maßstab 1:100 mit den vier oberirdischen Geschossen zuzüglich der unterirdischen Parkebene bei einer Gesamtgebäudehöhe von 11,98 Metern

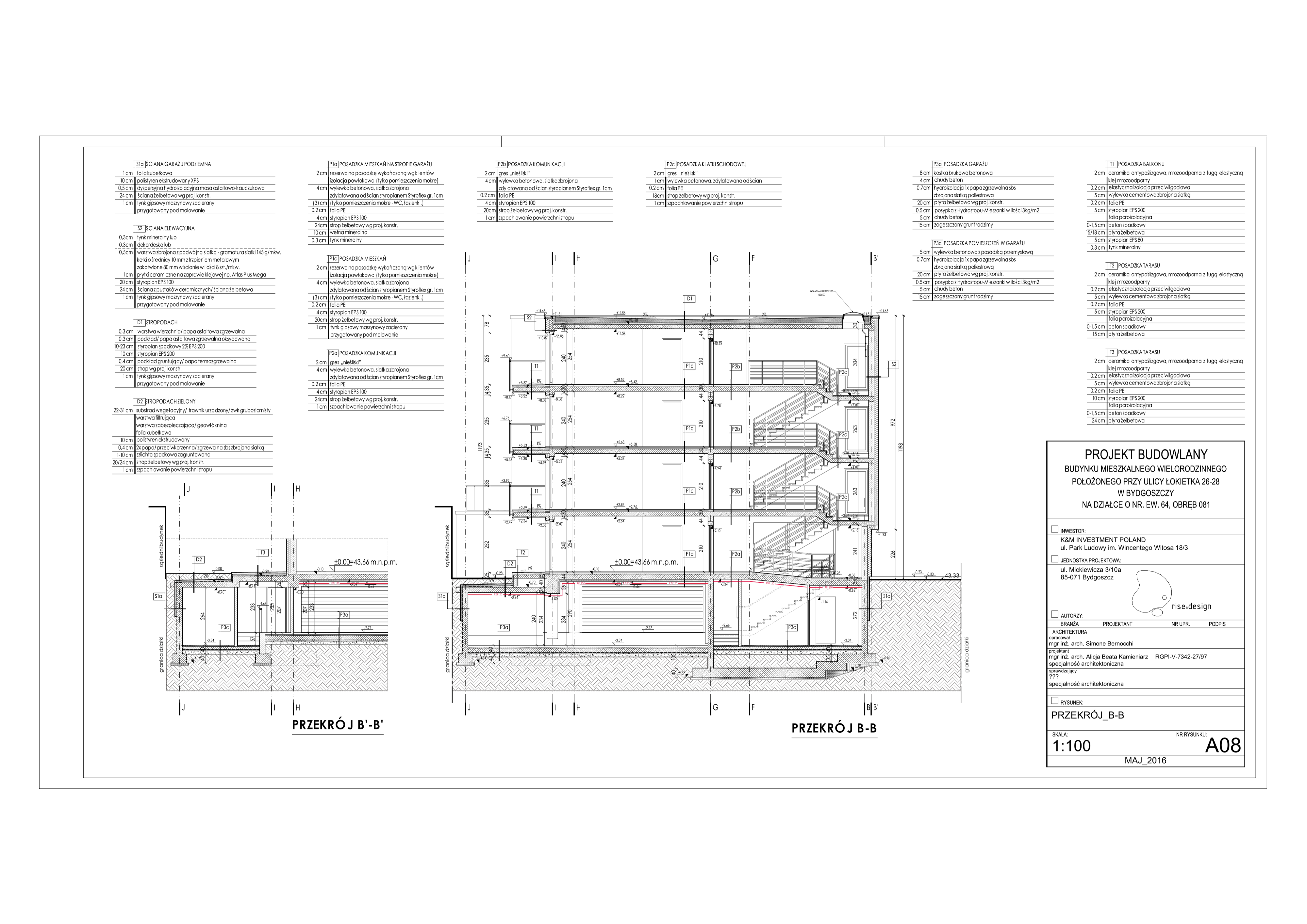

Querschnitt B-B im Maßstab 1:100 mit den Geschosshöhen der Wohnungen, der Stahlbetonstruktur und dem Übergang von der Tiefgarage zum Wohnbereich

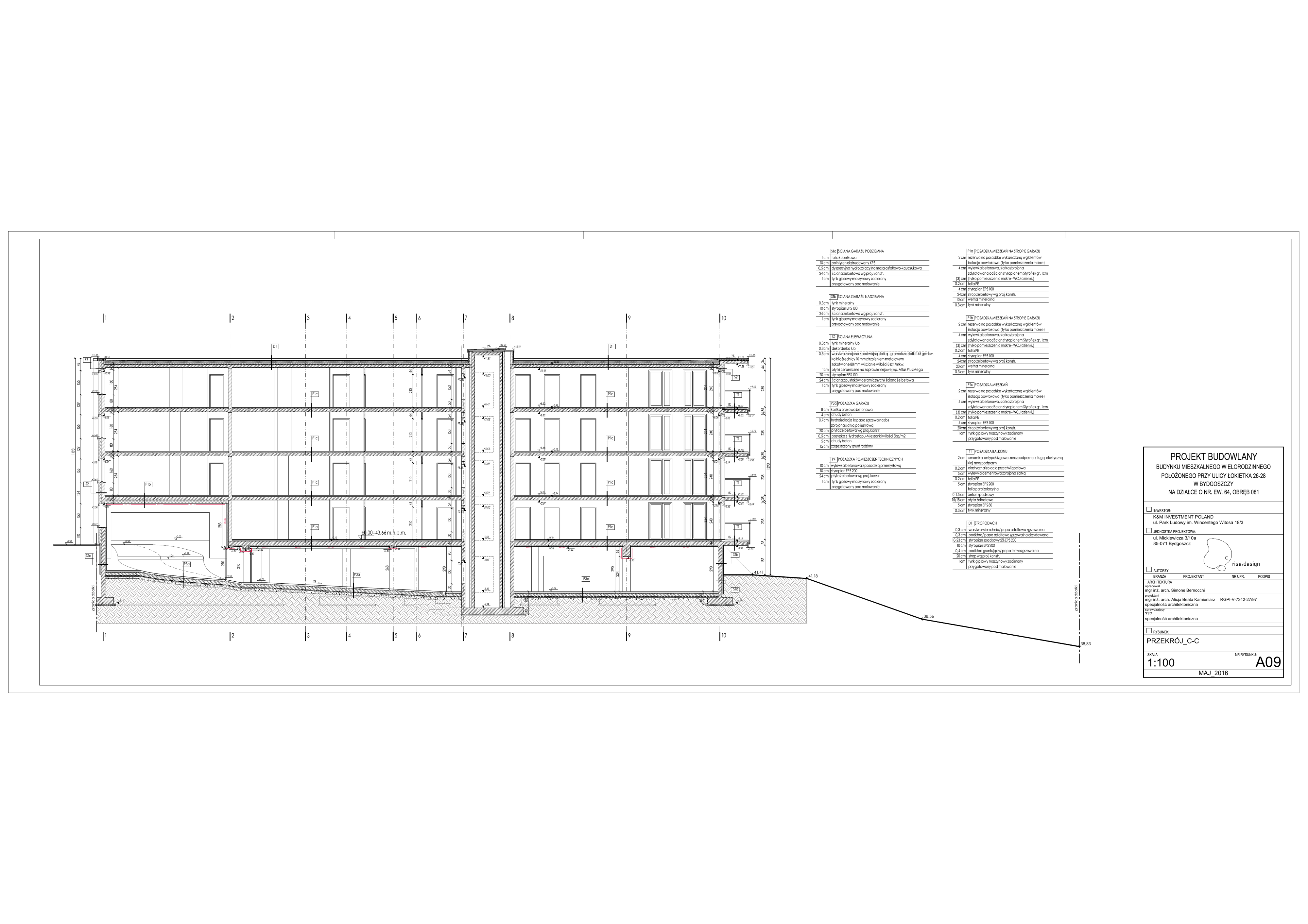

Schnitt C-C im Maßstab 1:100 mit dem internen Erschließungskern mit Aufzugsschacht, Treppe und den vertikalen Verbindungen vom Untergeschoss bis zur Dachebene
